MXS8-50A

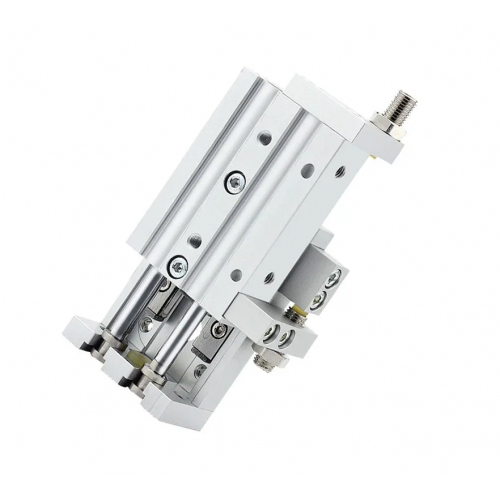

🛠️ Mô tả sản phẩm – Bàn trượt khí nén SMC MXS8-50A

SMC MXS8-50A là xy lanh bàn trượt chính xác (Air Slide Table / Guided Cylinder) thuộc MXS Series của SMC, được thiết kế để tạo chuyển động tuyến tính chính xác trong các hệ thống tự động hóa.

Thiết bị tích hợp xy lanh khí nén và cơ cấu dẫn hướng con lăn chéo (cross-roller guide) trong cùng một khối, giúp tăng độ cứng vững, độ chính xác và khả năng chịu tải tốt hơn so với xy lanh thông thường. Vì vậy, MXS Series thường được sử dụng trong máy lắp ráp chính xác, robot pick-and-place và thiết bị tự động hóa công nghiệp.

📌 Đặc điểm chính

Loại thiết bị: Bàn trượt khí nén dẫn hướng chính xác (Air slide table)

Series: MXS Series – SMC

Mã sản phẩm: MXS8-50A

Đường kính piston: Ø8 mm

Hành trình: 50 mm

Kiểu hoạt động: Tác động kép (Double acting)

Cơ cấu dẫn hướng: Con lăn chéo (Cross roller guide)

Cổng khí: M5 × 0.8

Lực đẩy tối đa: ~71 N

Lực kéo tối đa: ~53 N

Áp suất làm việc: 0.15 – 0.7 MPa

Nhiệt độ làm việc: -10 ~ 60°C

Khả năng gắn cảm biến: Có thể lắp auto switch phát hiện vị trí piston

🔹 Chức năng

🔹 Tạo chuyển động tịnh tiến chính xác: Di chuyển bàn trượt theo hành trình tuyến tính

🔹 Dẫn hướng và chịu tải: Cơ cấu guide giúp chuyển động ổn định và không rung

🔹 Điều khiển bằng khí nén: Hoạt động thông qua hệ thống van điện từ

🔹 Giám sát vị trí: Có thể lắp cảm biến từ để phát hiện vị trí hành trình

🔹 Công dụng & ứng dụng

🔹 Robot gắp và đặt sản phẩm (Pick & Place)

🔹 Máy lắp ráp linh kiện điện tử

🔹 Máy đóng gói và phân loại sản phẩm

🔹 Hệ thống cơ cấu trượt chính xác

🔹 Dây chuyền sản xuất tự động

🧰 Ưu điểm

✔ Độ chính xác cao: Nhờ cơ cấu cross-roller guide chống rung và lệch

✔ Thiết kế nhỏ gọn: Tích hợp xy lanh và thanh dẫn hướng trong cùng một khối

✔ Độ cứng vững cao: Chịu tải tốt hơn xy lanh thường

✔ Hoạt động ổn định: Chuyển động mượt và ít sai số

✔ Tùy chọn linh hoạt: Có thể lắp shock absorber, stroke adjuster hoặc auto switch

📊 Thông số kỹ thuật chi tiết
