Xy lanh khí CDJP2B16-30D

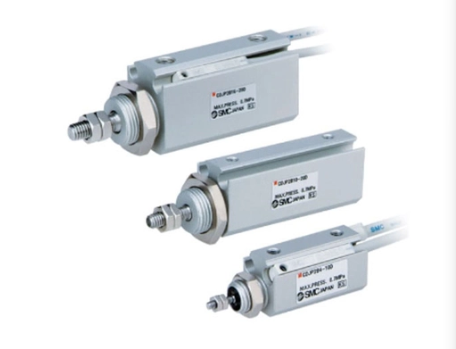

[caption id="attachment_4464" align="alignnone" width="300"] Xy lanh khí CDJP2B16-30D[/caption]

📌 Thông số kỹ thuật chính

• Model: SMC CDJP2B16-30D (thuộc series CDJP2 – Pin Cylinder)

• Hãng: SMC Corporation (Nhật Bản)

• Loại tác động: Double acting (tác động kép – khí nén cả đẩy lẫn kéo)

• Đường kính piston (bore): 16 mm

• Hành trình (stroke): 30 mm

• Kết cấu trục: Trục đơn (single rod) với ren đầu trục M5 x 0.8

• Vật liệu thân: Nhôm – nhẹ và bền

• Giảm chấn: Cao su (rubber bumper) ở hai đầu giúp hoạt động trơn, giảm tiếng ồn và va chạm mạnh

• Tích hợp nam châm: Piston có magnet sẵn, dễ lắp công tắc hành trình (auto-switch) riêng nếu cần

• Áp suất làm việc: Khoảng 0.6 – 0.7 MPa tối đa

• Nhiệt độ hoạt động: ~–10 °C đến +60 °C

• Kích thước tổng thể: chiều dài ~73.5 mm, rộng ~20 mm, cao ~24.5 mm

🧰 Tính năng nổi bật

• Thiết kế cực kỳ nhỏ gọn và nhẹ: phù hợp lắp ở không gian hạn chế hoặc các cơ cấu di chuyển ngắn.

• Magnet sẵn trong piston: rất hữu ích nếu bạn muốn gắn auto-switch (cảm biến từ) để phát hiện vị trí hành trình.

• Giảm chấn cao su: bảo vệ xi lanh và thiết bị liên kết khỏi va đập mạnh, kéo dài tuổi thọ.

• Hoạt động trơn tru: không cần bôi trơn bổ sung trong nhiều ứng dụng tiêu chuẩn.

📌 Ứng dụng điển hình

• Đẩy/kéo chi tiết nhỏ, chốt vị trí, hoặc điều khiển cơ cấu trên máy tự động.

• Phù hợp với các máy công nghiệp nhẹ, cơ cấu phân loại, robot nhỏ hoặc bộ gá kẹp.

📌 Lưu ý chọn và sử dụng

• Đây là xy lanh khí tác động kép nhỏ gọn, không có auto-switch kèm theo – bạn có thể chọn các mã phụ kiện phù hợp (switch riêng) để gắn theo yêu cầu.

• Đảm bảo hệ thống khí nén cung cấp đủ áp suất ~0.6 – 0.7 MPa và chất lượng khí sạch để xi lanh hoạt động ổn định.
