VP517Y-5DZE1

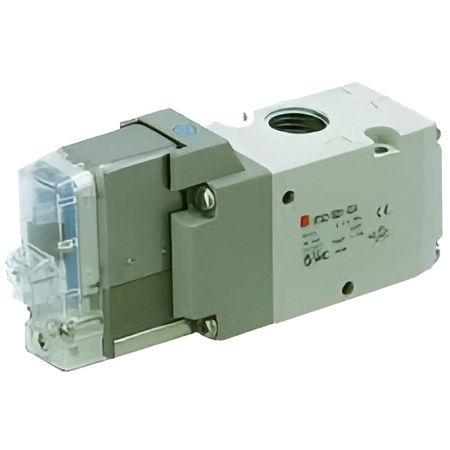

🛠️ Mô tả sản phẩm – Van điện từ khí nén SMC VP517Y-5DZE1

SMC VP517Y-5DZE1 là van điện từ khí nén 3 cổng (3/2 solenoid valve) thuộc VP500 Series của SMC, sử dụng cơ cấu poppet điều khiển pilot để đóng/mở dòng khí trong hệ thống khí nén.

Van được thiết kế kết nối module trực tiếp với bộ lọc-điều áp FRL của SMC, giúp tiết kiệm không gian lắp đặt và giảm số lượng đường ống trong hệ thống khí nén công nghiệp. Thiết bị thường dùng cho chức năng xả áp dư (residual pressure relief) hoặc điều khiển cấp/xả khí cho thiết bị khí nén trong dây chuyền tự động hóa.

📌 Đặc điểm chính

Loại thiết bị: Van điện từ khí nén 3 cổng (3/2 solenoid valve)

Series: VP500 Series – SMC

Mã sản phẩm: VP517Y-5DZE1

Kiểu điều khiển: Điện từ – pilot nội (Internal pilot)

Số cổng / vị trí: 3 cổng – 2 vị trí

Trạng thái: Normally Closed (thường đóng)

Điện áp cuộn coil: 24 VDC

Kiểu đầu điện: DIN terminal có giắc cắm

Đèn báo: Có đèn LED và mạch chống xung điện

Manual override: Nút nhấn xoay khóa (push-turn locking type)

Áp suất làm việc: 0.2 – 0.7 MPa

Lưu chất: Khí nén (Air)

Mức bảo vệ: IP65

🔹 Chức năng

🔹 Điều khiển cấp và xả khí nén: Đóng/mở dòng khí bằng tín hiệu điện

🔹 Xả áp dư trong hệ thống: Đảm bảo an toàn khi dừng thiết bị

🔹 Điều khiển thiết bị khí nén: Dùng kích hoạt xy lanh, van pilot hoặc các cơ cấu khí

🔹 Kết nối module FRL: Lắp trực tiếp với cụm lọc – điều áp – bôi trơn

🔹 Công dụng & ứng dụng

🔹 Hệ thống khí nén công nghiệp

🔹 Máy tự động hóa và dây chuyền sản xuất

🔹 Hệ thống điều khiển xy lanh khí

🔹 Tủ khí nén và cụm FRL

🔹 Máy đóng gói, lắp ráp, robot công nghiệp

🧰 Ưu điểm

✔ Thiết kế module: Lắp trực tiếp với FRL giúp giảm đường ống và tiết kiệm không gian

✔ Tiêu thụ điện thấp: Công suất chỉ khoảng 0.35 W

✔ Hoạt động ổn định: Cơ cấu poppet pilot đóng kín tốt

✔ Dễ vận hành: Có manual override để thao tác khi mất điện

✔ Độ bền cao: Chuẩn bảo vệ IP65 phù hợp môi trường công nghiệp

📊 Thông số kỹ thuật chi tiết
