AXT100-DS25-030

🛠️ Mô tả sản phẩm – Cáp kết nối D-Sub SMC AXT100-DS25-030

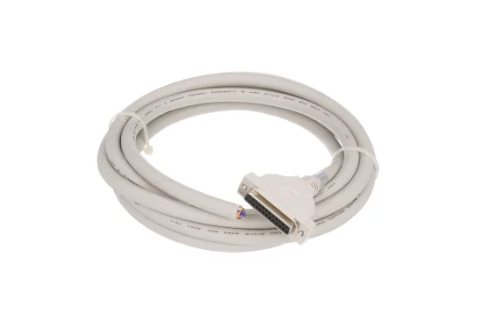

SMC AXT100-DS25-030 là cáp kết nối D-Sub 25 chân (D-sub connector cable assembly) dùng cho cụm van điện từ dạng manifold của SMC, giúp kết nối tín hiệu điều khiển từ PLC hoặc tủ điện đến nhiều van điện từ cùng lúc.

Sản phẩm được thiết kế với cáp nhiều lõi và đầu nối D-Sub 25 pin, giúp giảm đáng kể công việc đấu dây thủ công, từ đó tăng độ ổn định và tiết kiệm thời gian lắp đặt trong hệ thống tự động hóa.

📌 Đặc điểm chính

Loại thiết bị: Cáp kết nối tín hiệu cho manifold van điện từ

Series: AXT100 Series – SMC

Mã sản phẩm: AXT100-DS25-030

Kiểu đầu nối: D-Sub 25 pin (female)

Chiều dài cáp: 3 m

Số lõi dây: 25 lõi (multi-core cable)

Tiết diện dây: 24 AWG (0.3 mm²)

Chuẩn kết nối: MIL-C-24308

Đường kính cáp: ≈10 mm

Điện áp chịu đựng: 1000 VAC / 1 phút

Điện trở dây dẫn: ≤ 65 Ω/km

Tiêu chuẩn bảo vệ: IP40

🔹 Chức năng

🔹 Kết nối tín hiệu điều khiển: Truyền tín hiệu từ PLC đến các van điện từ

🔹 Giảm số lượng dây đấu: Một đầu D-Sub có thể điều khiển nhiều station van

🔹 Đơn giản hóa việc lắp đặt: Thay thế việc đấu từng dây riêng lẻ

🔹 Tăng độ ổn định hệ thống: Kết nối tiêu chuẩn giúp giảm lỗi đấu dây

🔹 Công dụng & ứng dụng

🔹 Cụm van điện từ manifold SMC

🔹 Hệ thống khí nén trong nhà máy

🔹 Máy tự động hóa và dây chuyền sản xuất

🔹 Robot công nghiệp và hệ thống điều khiển PLC

🔹 Tủ điều khiển khí nén

🧰 Ưu điểm

✔ Giảm thời gian đấu dây: Chỉ cần cắm 1 đầu D-Sub thay vì đấu nhiều dây

✔ Chuẩn kết nối công nghiệp: Theo chuẩn MIL-C-24308

✔ Độ bền cao: Cáp nhiều lõi và lớp vỏ bảo vệ chắc chắn

✔ Dễ bảo trì: Tháo lắp nhanh khi cần thay thế hoặc sửa chữa

✔ Tương thích nhiều manifold: Dùng cho VQ / SY / SZ series manifold của SMC
