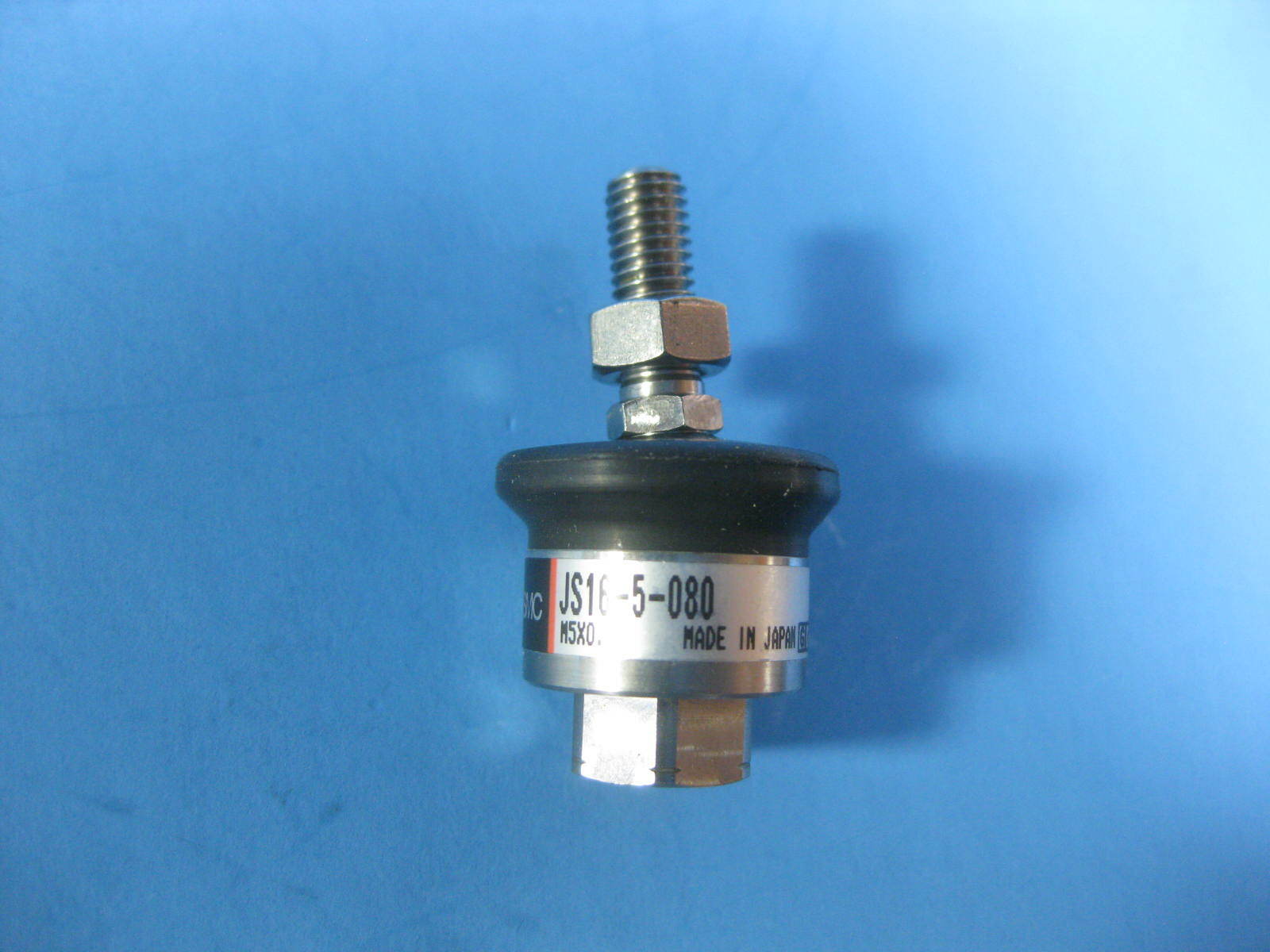

Khớp nối động JS16-5-080

Thông tin chi tiết

Giới thiệu chung – SMC JS16-5-080

JS16-5-080 là một khớp nối nổi (floating joint) thuộc series JS của SMC – được dùng như phụ kiện cho xilanh khí nén, giúp chống lệch tâm, bù sai lệch giữa trục xilanh và bộ truyền động, đảm bảo vận hành êm và chính xác hơn

Mô tả sản phẩm

  • Mã sản phẩm: JS16-5-080

  • Series: JS – Floating Joint (khớp nối nổi)

  • Hãng: SMC (Nhật Bản)

  • Vật liệu thân: Thép không gỉ / Stainless steel

  • Bảo vệ bụi: Dust cover bằng fluoro rubber hoặc silicone rubber

  • Xuất xứ: JP – Japan

📊 Thông số kỹ thuật chính

Thông số Giá trị
Loại  Floating Joint (khớp nối nổi)
Model  JS16-5-080
Vật liệu   Thép không gỉ, dust cover fluoro rubber / silicone rubber
Kích thước phù hợp bore   10–16 mm
Ren nominal M5 × 0.8
Lực kéo/nén tối đa  ~210 N (tương đương khả năng chịu tải cơ khí trong ứng dụng khí nén)
Cho phép lệch tâm ~0.5 mm
Môi trường hoạt động  Khí nén
Nhiệt độ làm việc  ~-5 °C đến ~70 °C (tham khảo catalog series JS/JA)
Ứng dụng chính  Bù lệch tâm giữa xilanh và cơ cấu tải

🔎 Chức năng & ứng dụng

🔧 1. Chức năng

  • Là khớp nối nổi dùng để:

    • Bù sai lệch trục

    • Hấp thụ lực lệch tâm trong các cơ cấu piston

    • Giảm tải hướng lực lệch cho xilanh khí nén

🛠️ 2. Ứng dụng

  • Lắp chung với xilanh khí nén trong các hệ thống tự động hóa công nghiệp

  • Cơ cấu nén, đóng gói, bấm, khoan tự động

  • Hệ thống robot hoặc máy đóng gói, nơi cần bù trục và tăng tuổi thọ cơ khí

  •

  •
