CXSL15-10

🛠️ Mô tả sản phẩm – Xy lanh khí nén dẫn hướng SMC CXSL15-10

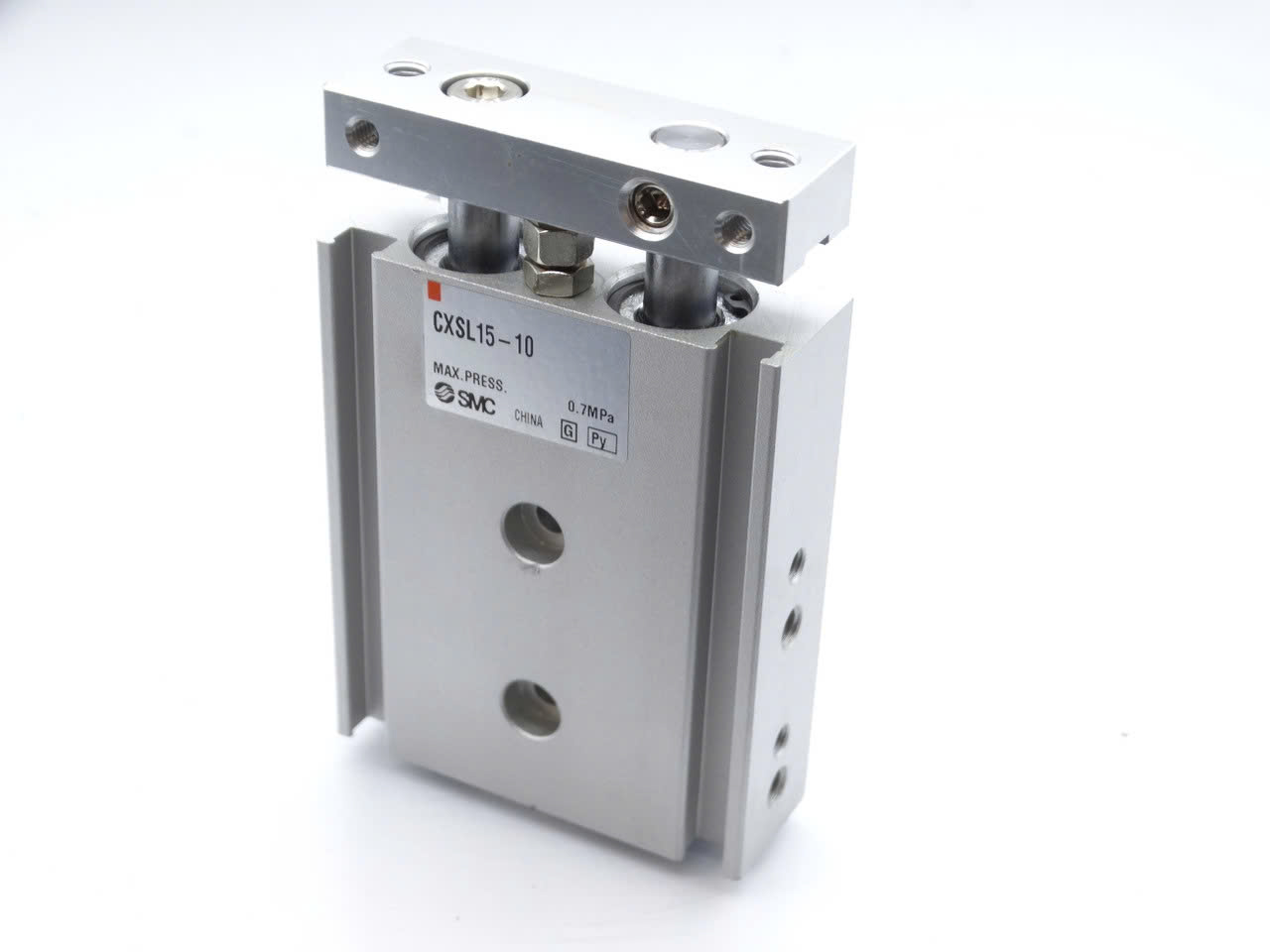

SMC CXSL15-10 là xy lanh khí nén dẫn hướng hai ty (Dual Rod Guided Cylinder) thuộc CXS Series của SMC, được thiết kế để tạo chuyển động tịnh tiến chính xác và ổn định trong các hệ thống tự động hóa.

Thiết bị sử dụng hai ty piston song song cùng hệ thống dẫn hướng bi (ball bushing bearing) giúp chống xoay, tăng độ cứng và độ chính xác khi di chuyển, rất phù hợp cho các ứng dụng gắp – đặt (pick & place), định vị chi tiết hoặc vận chuyển sản phẩm trong dây chuyền tự động.

📌 Đặc điểm chính

Loại thiết bị: Xy lanh khí nén dẫn hướng hai ty (Guided Cylinder)

Series: CXS Series – SMC

Model: CXSL15-10

Đường kính piston (Bore size): 15 mm

Hành trình (Stroke): 10 mm

Kiểu hoạt động: Tác động kép (Double acting)

Cấu trúc: Hai ty piston song song chống xoay

Loại dẫn hướng: Ball bushing bearing

Cổng khí: M5 × 0.8

Áp suất làm việc: 0.1 – 0.7 MPa

Áp suất chịu đựng: 1.05 MPa

Nhiệt độ làm việc: -10 ~ 60°C

Giảm chấn: Rubber cushion

🔹 Chức năng & ứng dụng

🔹 Tạo chuyển động tịnh tiến chính xác: Di chuyển chi tiết theo phương thẳng với độ ổn định cao

🔹 Chống xoay khi vận hành: Hai ty dẫn hướng giúp giữ vật thể không bị xoay

🔹 Định vị sản phẩm: Phù hợp cho các cơ cấu cần độ chính xác cao

🔹 Ứng dụng phổ biến: Robot gắp sản phẩm, máy lắp ráp, máy đóng gói, dây chuyền tự động hóa

🧰 Ưu điểm

✔ Độ chính xác cao: Cơ cấu hai ty giúp giảm sai lệch và rung lắc

✔ Chống xoay hiệu quả: Phù hợp cho các ứng dụng gắp và định vị

✔ Thiết kế nhỏ gọn: Tối ưu không gian lắp đặt trong máy

✔ Độ bền cao: Thân nhôm anodized và ty piston thép cứng giúp tăng tuổi thọ thiết bị
