CQ2B12-5DM-LW

Thông tin chi tiết

  • MÔ TẢ DÀI – XY LANH KHÍ CQ2B12-5DM-LW

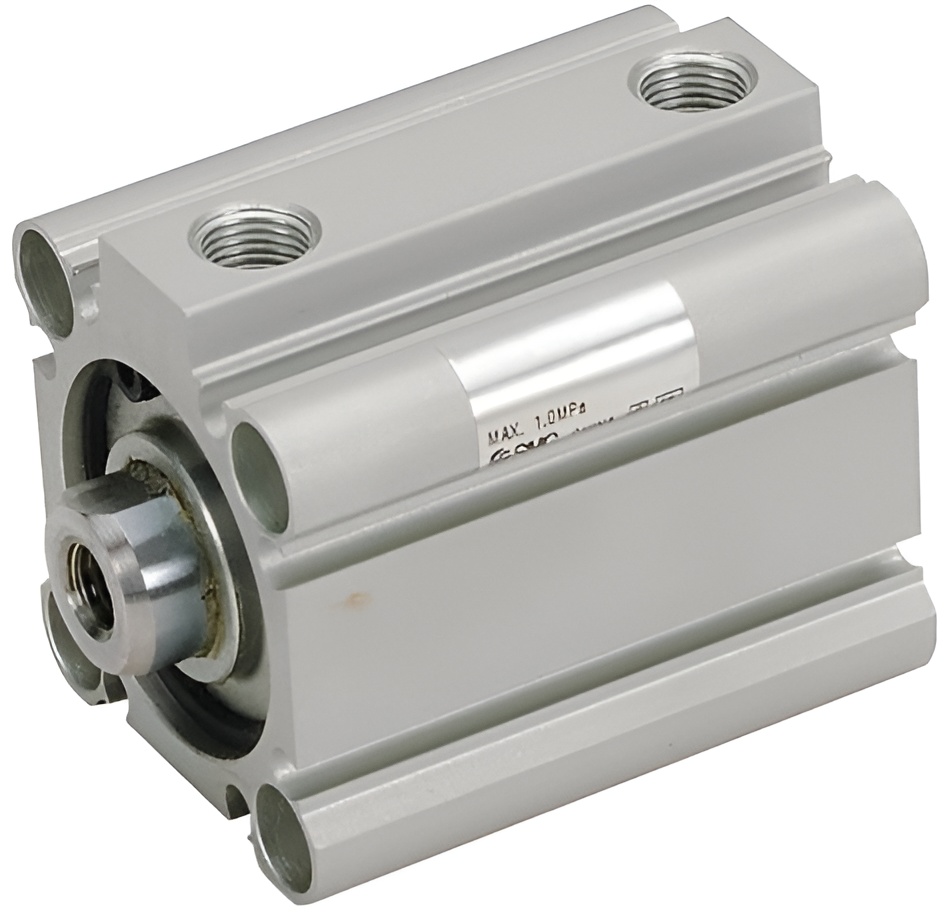

    Xy lanh khí CQ2B12-5DM-LW thuộc dòng SMC CQ2 Compact Cylinder, được thiết kế để cung cấp chuyển động tuyến tính mượt mà, ổn định và độ chính xác cao trong hệ thống khí nén. Dòng CQ2 nổi bật với kích thước nhỏ gọn (compact), phù hợp với các vị trí lắp đặt không gian hạn chế nhưng vẫn đảm bảo hiệu suất làm việc cao.

    Mã CQ2B12-5DM cho biết đây là phiên bản:

    • Bore (Đường kính piston): 12 mm

    • Hành trình: 5 mm

    • Double Acting (Tác động kép): khí nén được cấp ở hai phía, cho chuyển động ra và vào đều điều khiển được.

    Cấu trúc xi lanh giúp hấp thụ rung, vận hành êm ái và phù hợp với các ứng dụng như cơ cấu kẹp – đặt, đẩy – kéo ngắn, vị trí định vị nhanh trong dây chuyền tự động hóa, thiết bị lắp ráp, máy đóng gói và các hệ thống khí nén nhỏ khác.

    Thiết kế thân nhỏ gọn cho phép dễ dàng lắp cảm biến hành trình (auto switch) trên thân xy lanh mà không ảnh hưởng tới kích thước tổng thể, hỗ trợ kiểm soát vị trí chính xác trong hệ thống điều khiển

  • 🔹 BẢNG THÔNG SỐ KỸ THUẬT – CQ2B12-5DM-LW

    Thông số Giá trị
    Model CQ2B12-5DM-LW
    Dòng sản phẩm SMC CQ2 Compact Cylinder
    Kiểu Tác động kép (Double Acting)
    Đường kính piston 12 mm
    Hành trình 5 mm
    Kiểu trục Trục đơn
    Áp suất làm việc 0.07 – 1.0 MPa (Điển hình)
    Áp suất tối đa 1.5 MPa
    Nhiệt độ làm việc –10 °C đến +70 °C (tùy điều kiện)
    Lưu chất Khí nén sạch, không dầu
    Cổng ren M5 × 0.8 (theo tiêu chuẩn)
    Lắp cảm biến Có rãnh gắn auto switch
    Kiểu lắp Through-hole / Both ends tapped
    Ứng dụng Cơ cấu đẩy / kéo ngắn, định vị, tự động hóa
