Cảm biến áp suất IS10E-2002-A

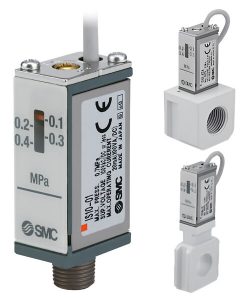

[caption id="attachment_4454" align="alignnone" width="246"] Cảm biến áp suất IS10E-2002-A[/caption]

Cảm biến / công tắc áp suất SMC ‒ model IS10E-2002-A là một thiết bị dùng trong hệ thống khí nén để giám sát và phát hiện áp suất khí, khi áp suất đạt ngưỡng cài đặt thì tiếp điểm bên trong sẽ đóng/mở để gửi tín hiệu điều khiển. Đây thường được gọi là pressure switch (công tắc áp suất) chứ không phải cảm biến truyền đổi tín hiệu analog như 4-20 mA.

📌 Thông số kỹ thuật chính (theo catalog SMC)

Model: IS10E-2002-A
Loại: Công tắc áp suất (Pressure switch, reed switch type)
Hãng: SMC Corporation (Nhật Bản)
Kiểu kết nối: Ren Rc, kích thước cổng 1/4″
Dải cài đặt áp suất: 0.1 … 0.4 MPa (có thể option 0.1 … 0.6 MPa)
Nguồn/Điện: Hoạt động với điện áp thấp (AC/DC đến ~100 V tùy loại) qua tiếp điểm switch
Tiếp điểm: 1a (1 NO) tiếp điểm reed switch
Thời gian hoạt động: ~5 triệu chu kỳ
Nhiệt độ môi trường và chất khí làm việc: ~−5 °C đến 60 °C
Lõi dây dẫn: Lead wire ~0.5 m (có thể option 3 m, 5 m)
Mức độ bảo vệ: IP40 (không hoàn toàn kín nước/khói)
Trọng lượng: ~62 g (khá nhẹ)

📌 Tính năng & ứng dụng

Thiết kế nhỏ gọn, nhẹ hơn ~16 % và nhỏ hơn ~11 % so với dòng IS1000 trước đó.
Thường được sử dụng trong hệ thống khí nén, van, bộ lọc FRL, hoặc bất kỳ hệ thống cần phát hiện thay đổi áp suất khí.
Khi áp suất khí đạt đến giá trị đã chỉnh, tiếp điểm reed switch sẽ đóng/mở để gửi tín hiệu điều khiển (có thể kết nối PLC, relay trung gian).

📌 Lưu ý chọn và sử dụng

Đây không phải cảm biến analog (4-20 mA / 0-10 V) mà là công tắc tác động tại ngưỡng áp suất. Nếu bạn cần tín hiệu tuyến tính, bạn sẽ cần loại pressure transmitter / transmitter sensor khác.
Khi lựa chọn, kiểm tra dải áp suất cần phát hiện, kích thước ren kết nối, và nguồn điều khiển phù hợp với hệ thống.
