MHZ2-20SN-X51

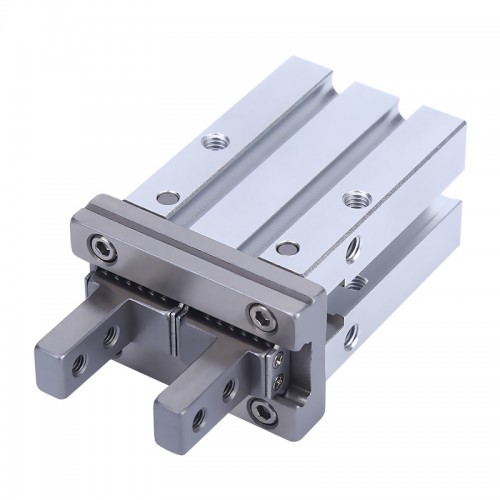

Xy lanh khí MHZ2-20SN-X51 thuộc dòng MHZ2 Series – Parallel Type Air Gripper của SMC, được thiết kế để kẹp các chi tiết trong hệ thống tự động hóa công nghiệp với độ chính xác và độ lặp cao. Dòng MHZ2 sử dụng hướng tuyến tính tích hợp, giúp giảm rung và nâng cao độ cứng, đảm bảo việc kẹp – nhả chi tiết vận hành êm và chính xác.

Phiên bản 20SN cho biết:

20 – Đường kính piston 20 mm
S – Kiểu hành động single acting (tác động đơn)
N – Normally Open (mở khi không cấp khí)
X51 – Tùy chọn đầu nối/kiểu thân tiêu chuẩn (theo mã đặt hàng SMC)

Với kiểu normally open (NO), gripper sẽ giữ vị trí mở khi không có khí và kẹp khi có khí cấp, phù hợp với các ứng dụng cần giữ mở cho vị trí thao tác ban đầu. Sản phẩm được chế tạo bằng hợp kim nhôm và vật liệu chịu mài mòn, chịu được môi trường công nghiệp, và có thể tích hợp cảm biến hành trình (auto switch) tùy chọn để giám sát trạng thái kẹp.

MHZ2-20SN-X51 thường được sử dụng trong:

Robot gắp – đặt chi tiết
Máy đóng gói và lắp ráp tự động
Cơ cấu kẹp – nhả trong dây chuyền sản xuất
Các hệ thống cần xử lý nhanh và chính xác chi tiết sản phẩm

BẢNG THÔNG SỐ KỸ THUẬT – MHZ2-20SN-X51

Thông số	Giá trị
Model	MHZ2-20SN-X51
Dòng sản phẩm	SMC MHZ2 Series – Parallel Air Gripper
Kiểu gripper	Kẹp song song (Parallel)
Kiểu tác động	Tác động đơn (Single acting)
Normal vị trí	Normally Open (NO)
Đường kính piston	20 mm
Kiểu thân/tùy chọn	X51 (theo mã đặt hàng SMC)
Lực kẹp ngoài (External)	~33 N @ 0.5 MPa
Lực kẹp trong (Internal)	~33 N @ 0.5 MPa
Hành trình mở/đóng	~10 mm tổng
Áp suất làm việc	~0.25 – 0.7 MPa
Nhiệt độ làm việc	–10 ~ 60 °C
Độ lặp	±0.01 mm
Cổng khí	M5 × 0.8
Lưu chất	Khí nén sạch
Tùy chọn cảm biến	Có thể gắn auto switch

ƯU ĐIỂM NỔI BẬT

Thiết kế parallel gripper ổn định, phù hợp với nhiều ứng dụng kẹp chi tiết.
Hành động single acting – normally open, thuận tiện cho cơ cấu mở trước khi kẹp.
Độ lặp cao ±0.01 mm, thích hợp ứng dụng tự động hóa yêu cầu chính xác.
Lắp cảm biến hành trình (auto switch) tùy chọn để giám sát trạng thái hoạt động.
