SY3300-5U1-NA

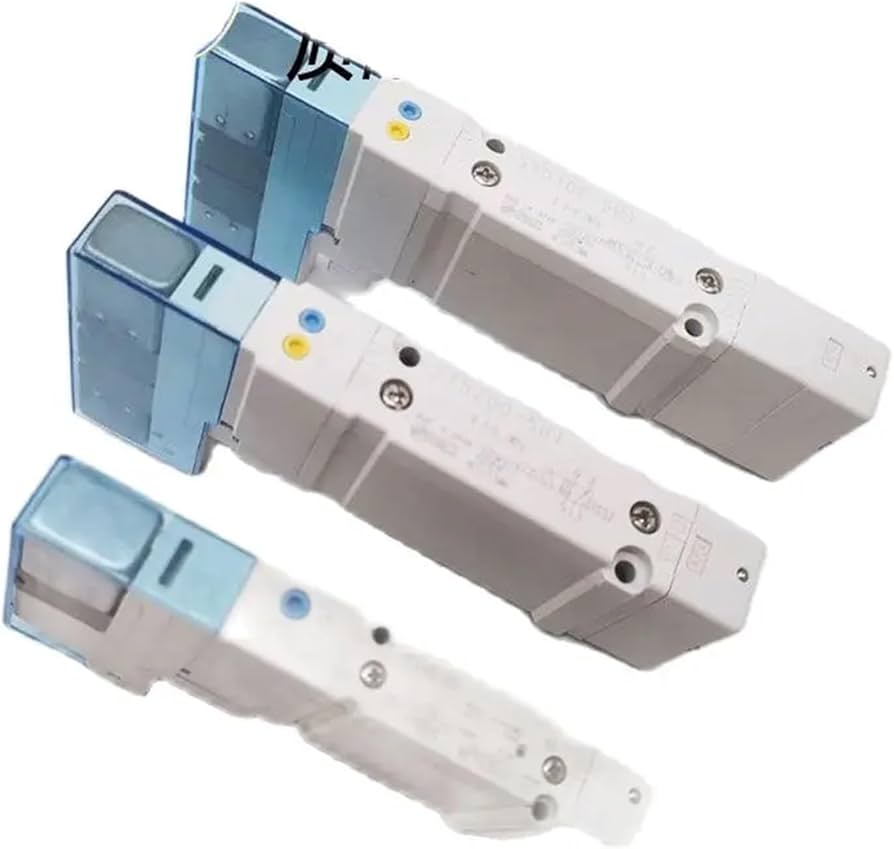

SMC SY3300‑5U1‑NA – Van điện từ khí nén 5 cổng (5/3) dòng SY3000

🔹 Mô tả chung

SMC SY3300-5U1-NA là van điện từ khí nén điều khiển hướng 5/3 thuộc dòng SY3000 của SMC, dùng để điều khiển dòng khí trong các hệ thống tự động hóa khí nén công nghiệp. Van có 3 vị trí – center closed (vị trí trung tâm đóng) giúp xử lý đa dạng các trạng thái khí trong từng ứng dụng điều khiển xi lanh hoặc các cơ cấu chấp hành.

📊 Thông số kỹ thuật chính

Thông số	Giá trị
Loại	Van điện từ khí nén (Directional Solenoid Valve)
Series	SY3000
Mã sản phẩm	SY3300-5U1-NA
Số cổng / cách thức	5 cổng – 3 vị trí (5/3)
Điều khiển	2 Solenoid (Double Solenoid)
Tình trạng trung tâm	Center Closed – vị trí trung tâm đóng
Điện áp cuộn coil	24 V DC (có thể có tùy chọn 12 V DC trong một số biến thể)
Áp suất hoạt động	~0.1 – 0.7 MPa (tương đương ~1 – 7 bar)
Nhiệt độ môi trường & lưu chất	~-10 °C đến +50 °C
Kết nối port	Ren BSPT/Rc tiêu chuẩn khí nén
Vật liệu thân van	Zinc die-cast (hợp kim kẽm)
Lưu chất phù hợp	Khí nén (Air)
Pilot	Internal Pilot (Điều khiển nội pilót)
Manual override	Non-locking push (không khóa)
Mức tiêu thụ điện	~0.35 W

🎯 Ưu điểm nổi bật

✔ Thiết kế nhỏ gọn và hiệu suất cao: Dòng SY3000 nổi tiếng với kích thước nhỏ nhưng lưu lượng lớn và hoạt động bền bỉ.
✔ Tích hợp coil sẵn: Van đi kèm cuộn điện (solenoid coil) giúp lắp đặt nhanh chóng mà không cần mua thêm.
✔ Center Closed: Vị trí trung tâm đóng giúp đảm bảo an toàn khi không kích hoạt – ngăn chặn dòng khí ngẫu nhiên.
✔ Điện áp thấp tiêu chuẩn 24 V DC: Phù hợp hệ điều khiển PLC/IO tiêu chuẩn trong tự động hóa.
✔ Không cần bôi trơn: Hoạt động ổn định trong môi trường khí nén mà không đòi hỏi bôi trơn định kỳ.

📌 Ứng dụng điển hình

🔹 Hệ thống điều khiển xi lanh khí nén (đẩy/thu hồi) trong dây chuyền tự động.
🔹 Tủ khí nén, bảng điều khiển phân phối khí trung tâm hoặc manifold.
🔹 Máy móc công nghiệp yêu cầu nhiều trạng thái khí khác nhau với phản hồi nhanh.
🔹 Thiết kế OEM, tích hợp PLC/điều khiển tự động.

📌 Tóm tắt nhanh

SMC SY3300‑5U1‑NA là van điện từ khí nén 5/3 (5 cổng 3 vị trí) thuộc dòng SY3000 của SMC, hoạt động với 24 V DC, center closed, pilot nội, phù hợp cho các ứng dụng điều khiển khí nén chính xác trong tự động hóa với áp suất đến ~0.7 MPa.
