SY3300-5U1

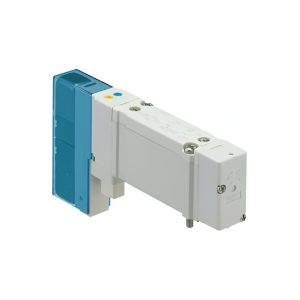

🛠️ Mô tả sản phẩm – Van điện từ khí nén SMC SY3300-5U1

SMC SY3300-5U1 là van điện từ khí nén điều khiển hướng (Directional Solenoid Valve) thuộc SY3000 Series của SMC, được thiết kế để điều khiển dòng khí nén trong hệ thống tự động hóa.

Van có cấu hình 5 cổng – 3 vị trí (5/3) với trung tâm đóng (Closed Center), cho phép dừng xy lanh ở vị trí trung gian khi cả hai cuộn coil không hoạt động. Thiết bị thường được sử dụng trong các hệ thống điều khiển xy lanh khí nén, robot công nghiệp và dây chuyền sản xuất tự động.

📌 Đặc điểm chính

Loại thiết bị: Van điện từ khí nén điều khiển hướng (Directional control valve)

Series: SY3000 Series – SMC

Mã sản phẩm: SY3300-5U1

Cấu hình van: 5 cổng – 3 vị trí (5/3)

Trạng thái trung tâm: Closed center (trung tâm đóng)

Kiểu điều khiển: Double solenoid (2 cuộn coil)

Kiểu pilot: Internal pilot (pilot nội)

Kiểu lắp đặt: Base mounted / Manifold mount

Điện áp cuộn coil: 24 VDC

Áp suất làm việc: 0.1 – 0.7 MPa

Nhiệt độ làm việc: -10 ~ 50°C

Lưu chất: Khí nén (Air)

Thời gian đáp ứng: ≤ 18 ms

🔹 Chức năng

🔹 Điều khiển hướng dòng khí: Chuyển đổi hướng khí để điều khiển xy lanh khí nén

🔹 Giữ vị trí trung gian: Nhờ cấu hình 5/3 trung tâm đóng, xy lanh có thể dừng giữa hành trình

🔹 Điều khiển thiết bị khí nén: Kết hợp với xy lanh, bàn trượt, kẹp khí

🔹 Hoạt động trong hệ thống manifold: Có thể lắp trên đế van SS5Y3 để tạo cụm van điều khiển

🔹 Công dụng & ứng dụng

🔹 Điều khiển xy lanh khí nén hai chiều

🔹 Robot gắp đặt (Pick & Place)

🔹 Máy đóng gói và lắp ráp tự động

🔹 Hệ thống điều khiển khí nén trong nhà máy

🔹 Dây chuyền sản xuất công nghiệp

🧰 Ưu điểm

✔ Tốc độ đáp ứng nhanh: Thời gian phản hồi khoảng ≤18 ms

✔ Tiết kiệm điện năng: Công suất cuộn coil khoảng 0.35 W

✔ Thiết kế nhỏ gọn: Phù hợp hệ thống manifold nhiều van

✔ Độ bền cao: Tuổi thọ hoạt động lên đến hàng chục triệu chu kỳ

✔ Dễ tích hợp: Tương thích nhiều đế van SY3000 / SS5Y3

📊 Thông số kỹ thuật chi tiết
