MHF2-8D1

🛠️ Mô tả sản phẩm – Xy lanh kẹp khí SMC MHF2-8D1

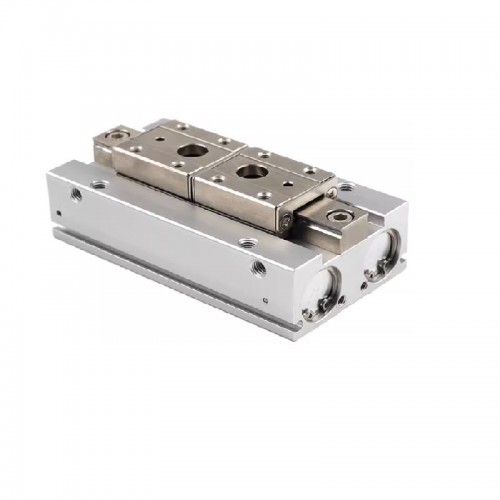

SMC MHF2-8D1 là xy lanh kẹp khí nén dạng hai ngón kẹp song song (Parallel Air Gripper) thuộc MHF2 Series của SMC, được thiết kế với kiểu dáng low-profile (thấp, gọn) giúp tiết kiệm không gian lắp đặt trong các hệ thống tự động hóa.

Thiết bị sử dụng cơ cấu rack-pinion kết hợp piston kép, cho phép hai ngón kẹp đóng/mở đồng thời với lực kẹp ổn định và độ chính xác cao, rất phù hợp cho robot gắp sản phẩm, máy lắp ráp linh kiện và dây chuyền sản xuất tự động.

📌 Đặc điểm chính

Loại thiết bị: Xy lanh kẹp khí nén (Air Gripper)

Series: MHF2 Series – SMC

Mã sản phẩm: MHF2-8D1

Kiểu kẹp: 2 ngón kẹp song song (Parallel type)

Đường kính piston: 8 mm

Kiểu hoạt động: Tác động kép (Double acting)

Hành trình mở/đóng: 16 mm (tổng hai bên)

Lực kẹp hiệu dụng: ~16 N mỗi ngón tại 0.5 MPa

Cổng khí: M3

Áp suất làm việc: 0.15 – 0.7 MPa

Nhiệt độ làm việc: -10 ~ 60°C

Độ lặp lại vị trí: ±0.05 mm

🔹 Chức năng

🔹 Kẹp và giữ chi tiết: Dùng để kẹp vật thể trong quá trình thao tác tự động

🔹 Tạo chuyển động đóng/mở ngón kẹp: Hai ngón kẹp hoạt động đồng thời

🔹 Điều khiển bằng khí nén: Hoạt động thông qua van điện từ khí nén

🔹 Phát hiện vị trí: Có thể lắp cảm biến từ (auto switch) để giám sát trạng thái kẹp

🔹 Công dụng & ứng dụng

🔹 Robot gắp và đặt sản phẩm (Pick & Place)

🔹 Máy lắp ráp linh kiện điện tử

🔹 Máy đóng gói và phân loại sản phẩm

🔹 Hệ thống tự động hóa trong nhà máy

🔹 Cơ cấu kẹp giữ chi tiết trong dây chuyền sản xuất

🧰 Ưu điểm

✔ Thiết kế siêu mỏng: Giảm chiều cao thiết bị, tiết kiệm không gian

✔ Độ chính xác cao: Độ lặp lại vị trí khoảng ±0.05 mm

✔ Lực kẹp ổn định: Cơ cấu piston kép giúp tăng lực kẹp

✔ Hoạt động mượt: Dẫn hướng tuyến tính giúp giảm rung và ma sát

✔ Dễ tích hợp: Có thể gắn cảm biến vị trí và lắp đặt từ nhiều hướng
