KQ2L06-M5A

🛠️ Mô tả sản phẩm – Đầu nối khí SMC KQ2L06-M5A

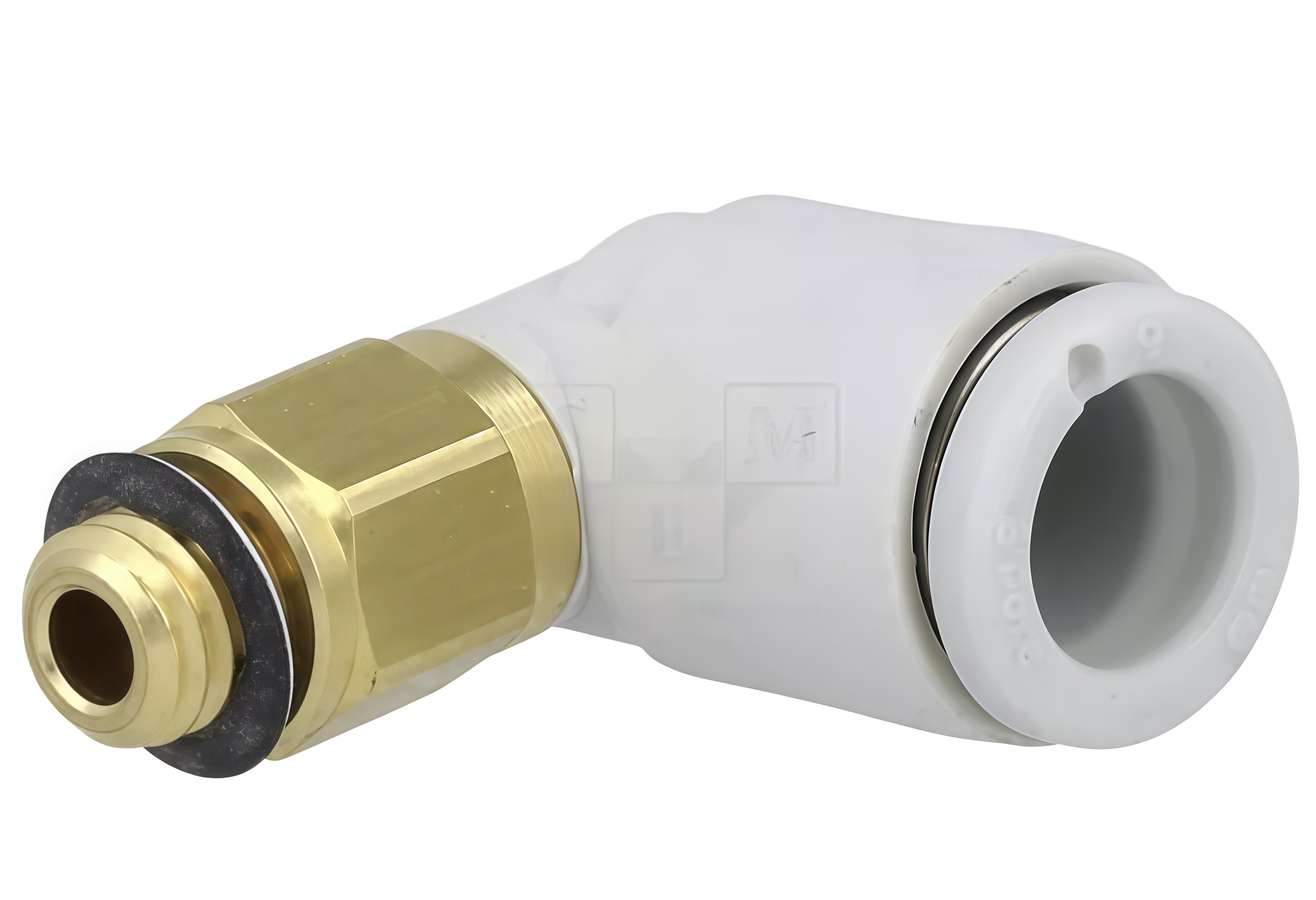

SMC KQ2L06-M5A là đầu nối khí nén dạng co góc 90° (Male Elbow One-Touch Fitting) thuộc dòng KQ2 Series của SMC, được thiết kế để kết nối ống khí Ø6 mm với ren ngoài M5 trong hệ thống khí nén.

Sản phẩm sử dụng cơ chế kết nối nhanh one-touch (push-in) giúp lắp đặt và tháo ống khí nhanh chóng mà không cần dụng cụ, đồng thời thiết kế co góc 90° giúp dẫn hướng đường ống linh hoạt trong không gian hẹp của máy móc và tủ khí nén.

📌 Đặc điểm chính

Loại thiết bị: Đầu nối khí nén co góc 90° (Male Elbow fitting)

Series: KQ2 Series – SMC

Mã sản phẩm: KQ2L06-M5A

Đường kính ống khí: Ø6 mm

Kích thước ren: M5 × 0.8 (ren ngoài)

Kiểu kết nối: One-touch push-in (cắm ống nhanh)

Góc kết nối: 90° (co L)

Áp suất làm việc: -100 kPa đến 1 MPa (~10 bar)

Áp suất phá hủy: ~3 MPa

Nhiệt độ làm việc: -5 ~ 60°C (khí), 0 ~ 40°C (nước)

Vật liệu thân: Đồng thau, nhựa kỹ thuật PBT / PP, thép không gỉ SUS

Ống tương thích: PU, Nylon, Soft Nylon, FEP, PFA

🔹 Chức năng & ứng dụng

🔹 Kết nối ống khí với thiết bị: Dùng để nối ống khí Ø6 mm với cổng ren M5 trên van, xy lanh hoặc thiết bị khí nén

🔹 Dẫn hướng đường ống: Thiết kế co góc 90° giúp bố trí đường khí gọn gàng trong không gian hẹp

🔹 Lắp đặt nhanh hệ thống khí nén: Chỉ cần cắm ống vào đầu nối là có thể sử dụng ngay

🔹 Ứng dụng phổ biến: Máy tự động hóa, robot công nghiệp, dây chuyền sản xuất, tủ điều khiển khí nén

🧰 Ưu điểm

✔ Lắp đặt cực nhanh: Cơ chế push-in one-touch không cần dụng cụ

✔ Độ kín khí cao: Cơ cấu khóa ống chắc chắn, hạn chế rò rỉ khí

✔ Thiết kế xoay 360°: Có thể xoay để điều chỉnh hướng ống linh hoạt khi lắp đặt

✔ Độ bền cao: Vật liệu kim loại và nhựa kỹ thuật chống ăn mòn

✔ Phù hợp không gian hẹp: Thiết kế nhỏ gọn giúp tối ưu bố trí đường ống
