KQ2L04-M3G1

🔹 Mô tả chung

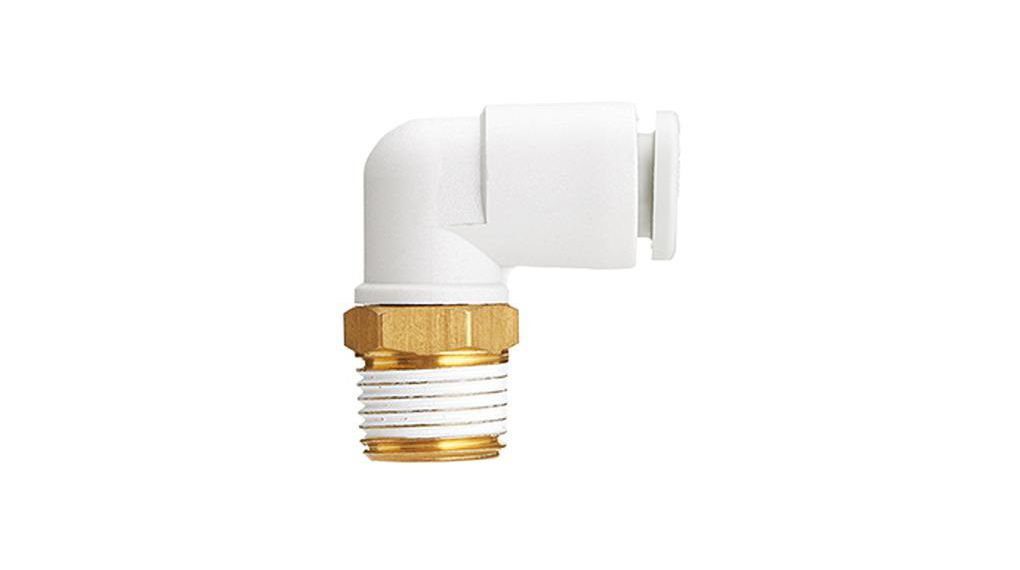

SMC KQ2L04-M3G1 là đầu nối nhanh khí nén one-touch dạng góc 90° thuộc dòng KQ2 Series của SMC — dùng để kết nối ống khí Ø4 mm với ren ngoài M3 × 0.5 một cách nhanh chóng và chắc chắn trong các hệ thống khí nén công nghiệp. Đây là dạng elbow male (góc 90°) one-touch fitting giúp định hướng ống khí theo góc phải so với cổng ren, phù hợp nơi cần bố trí đường ống gọn gàng hoặc thay đổi hướng khí.

📊 Thông số kỹ thuật chính

Thông số	Giá trị / Mô tả
Mã sản phẩm	KQ2L04-M3G1
Series	SMC KQ2 One-Touch Fittings
Loại	Đầu nối nhanh khí nén — góc 90° (Male elbow)
Đường kính ống phù hợp	Ø4 mm (tubing)
Kết nối ren	M3 × 0.5 male (ngoài)
Vật liệu thân	Đồng thau (C3604), PBT, PP, Inox SUS303
Áp suất làm việc	~–100 kPa đến 1 MPa (~–1 đến 10 bar)
Môi chất sử dụng	Khí nén, nước nhẹ
Nhiệt độ hoạt động	~–5 °C đến +60 °C
Đặc điểm nối	One-touch fitting: đẩy ống là vào, kéo là tháo nhanh
Ưu điểm nối	Kết nối ống nhanh, kín, dễ tháo mà không cần dụng cụ

🔧 Ưu điểm nổi bật

✔ Kết nối nhanh gọn: One-touch fitting giúp lắp/dỡ ống chỉ bằng thao tác đẩy – rút.
✔ Góc 90° tiện bố trí: Dễ chỉnh hướng đường khí trong không gian hẹp hoặc quanh góc.
✔ Tiêu chuẩn chất lượng SMC: Vật liệu chất lượng, độ kín cao, phù hợp sử dụng trong nhiều hệ thống khí nén.
✔ Tương thích ống phổ biến: Dùng được với ống PU, nylon, FEP/PFA mềm và cứng theo catalogue SMC.

🔩 Ứng dụng

🔹 Kết nối ống khí Ø4 mm với thiết bị/khoảng ren M3 trong bảng khí, van, xi lanh
🔹 Lắp trong hệ thống khí nén công nghiệp, tủ FRL hay các module tự động
🔹 Dùng nơi cần chuyển hướng khí theo góc 90°, tiết kiệm không gian bố trí đường ống.
