KQ2H04-00A

🛠️ Mô tả sản phẩm – Đầu nối khí SMC KQ2H04-00A

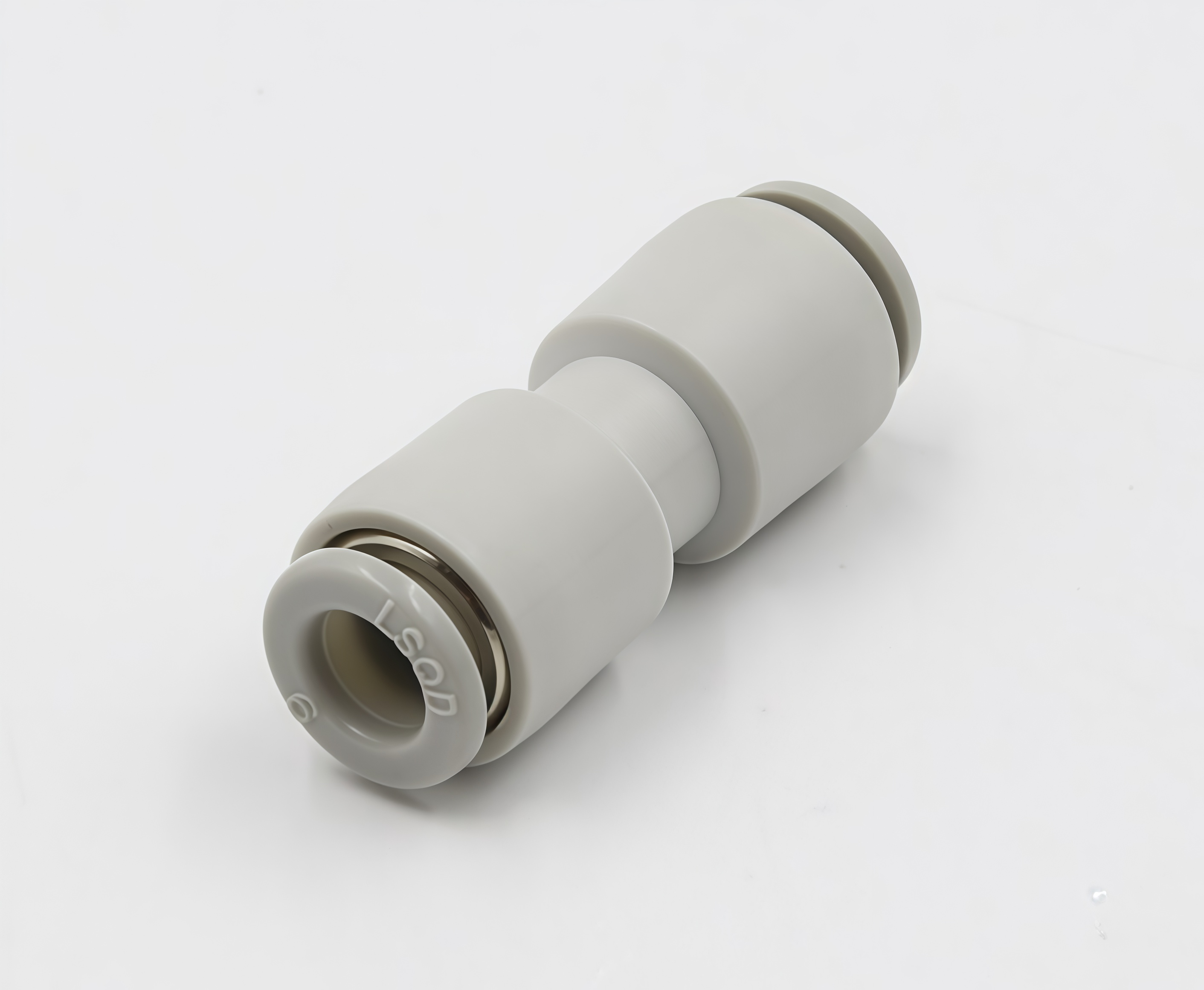

SMC KQ2H04-00A là đầu nối khí nén dạng nối thẳng (Straight Union One-Touch Fitting) thuộc KQ2 Series của SMC, dùng để kết nối hai ống khí nén có đường kính Ø4 mm trong hệ thống khí nén.

Sản phẩm sử dụng cơ chế push-in (one-touch) giúp kết nối và tháo ống nhanh chóng mà không cần dụng cụ, đảm bảo độ kín khí cao và hạn chế rò rỉ khí trong quá trình vận hành. Đầu nối thuộc dòng KQ2 có thể sử dụng cho cả áp suất dương và chân không tới khoảng −100 kPa.

📌 Đặc điểm chính

Loại thiết bị: Đầu nối nhanh khí nén (One-Touch Fitting)

Series: KQ2 Series – SMC

Mã sản phẩm: KQ2H04-00A

Kiểu kết nối: Nối thẳng ống – ống (Union)

Đường kính ống phù hợp: Ø4 mm

Cơ chế kết nối: Push-in (cắm nhanh)

Lưu chất: Khí nén / chân không

Áp suất làm việc: 0 – 1.0 MPa

Áp suất chân không: Tới −100 kPa

Nhiệt độ làm việc: −5 ~ 60 °C

Vật liệu thân: Nhựa kỹ thuật PBT + vòng kẹp thép không gỉ

🔹 Chức năng

🔹 Kết nối hai ống khí nén: Tạo đường dẫn khí giữa hai ống cùng kích thước

🔹 Kết nối nhanh: Cho phép cắm và tháo ống chỉ bằng thao tác tay

🔹 Duy trì độ kín khí: Gioăng và cơ cấu kẹp giúp ngăn rò rỉ khí

🔹 Giữ ống chắc chắn: Cơ cấu khóa giúp ống không tuột khi có áp suất

🔹 Công dụng & ứng dụng

🔹 Hệ thống khí nén trong nhà máy

🔹 Máy tự động hóa và dây chuyền sản xuất

🔹 Kết nối ống khí trong tủ điều khiển khí nén

🔹 Thiết bị sử dụng xy lanh khí nén và van điện từ

🔹 Máy đóng gói, robot công nghiệp

🧰 Ưu điểm

✔ Lắp đặt nhanh: Chỉ cần cắm ống vào là kết nối

✔ Độ kín khí cao: Giảm thất thoát khí trong hệ thống

✔ Thiết kế nhỏ gọn: Phù hợp không gian lắp đặt hẹp

✔ Độ bền cao: Chịu áp suất và môi trường công nghiệp tốt

✔ Tương thích nhiều loại ống: PU, nylon, hoặc polyethylene

📊 Thông số kỹ thuật chi tiết
