CQ2B16-10DM-XC8

🛠️ Mô tả sản phẩm – Xy lanh khí nén SMC CQ2B16-10DM-XC8

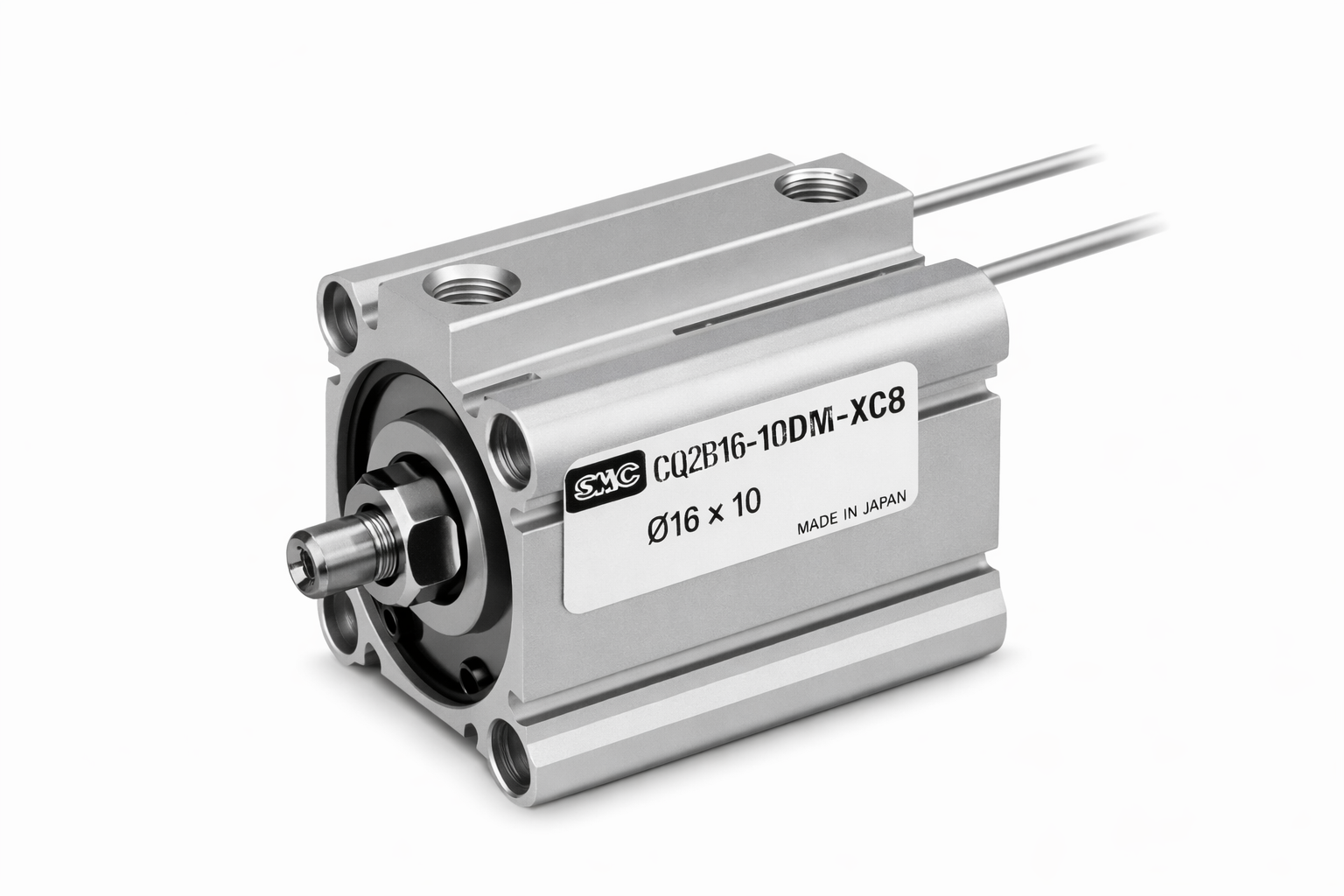

SMC CQ2B16-10DM-XC8 là xy lanh khí nén nhỏ gọn (Compact Cylinder) thuộc dòng CQ2 Series của SMC, được thiết kế để tạo chuyển động tịnh tiến trong các hệ thống tự động hóa với kích thước nhỏ gọn nhưng lực đẩy ổn định.

Thiết bị có đường kính piston 16 mm và hành trình 10 mm, phù hợp cho các ứng dụng đẩy, kẹp, nâng hoặc định vị chi tiết trong máy tự động. Phiên bản -XC8 là loại xy lanh có hành trình điều chỉnh (Adjustable stroke – extension type) theo cấu hình đặt hàng của SMC.

📌 Đặc điểm chính

Loại thiết bị: Xy lanh khí nén nhỏ gọn (Compact pneumatic cylinder)

Series: CQ2 Series – SMC

Model: CQ2B16-10DM-XC8

Đường kính piston: Ø16 mm

Hành trình: 10 mm

Kiểu hoạt động: Tác động kép (Double acting)

Kiểu lắp: Through-hole mounting (lắp xuyên lỗ)

Kiểu ty piston: Ty đơn – ren ngoài (Male rod thread)

Cỡ ren ty: M6 × 1

Cổng cấp khí: M5 × 0.8

Áp suất làm việc: 0.07 – 1.0 MPa

Áp suất chịu đựng: 1.5 MPa

Tùy chọn đặc biệt: -XC8 (hành trình điều chỉnh)

🔹 Chức năng & ứng dụng

🔹 Tạo chuyển động tịnh tiến: Chuyển đổi năng lượng khí nén thành chuyển động đẩy/kéo piston

🔹 Điều khiển cơ cấu máy: Dùng để đẩy, kẹp hoặc định vị sản phẩm

🔹 Tối ưu không gian lắp đặt: Thiết kế compact giúp lắp đặt trong các máy nhỏ

🔹 Ứng dụng phổ biến: Máy tự động hóa, robot công nghiệp, dây chuyền lắp ráp, thiết bị đóng gói

🧰 Ưu điểm

✔ Thiết kế nhỏ gọn: Tiết kiệm không gian máy nhưng vẫn đảm bảo lực đẩy tốt

✔ Hoạt động ổn định: Tác động kép giúp chuyển động mượt và chính xác

✔ Độ bền cao: Thân hợp kim nhôm và ty piston thép cứng

✔ Có thể gắn cảm biến: Hỗ trợ lắp auto switch để xác định vị trí piston
