Xy lanh khí CDUJB10-15DM

Mini Free Mount Cylinder, SMC CDUJB10‑15D / tương tự dòng SMC CDUJB10-15DM là xy lanh khí nén nhỏ gọn (miniature free-mount cylinder) của SMC (Nhật Bản) ‒ dùng trong các ứng dụng điều khiển hành trình ngắn, đóng mở, đẩy/lùa trong máy tự động, cơ cấu chuyển động nhỏ.

📊 Thông số kỹ thuật chính

• Model: CDUJB10-15DM (trong đó: CDUJ = series компакт mini, B = bore 10 mm, 15 = hành trình 15 mm, DM = tác động kép + có nam châm tích hợp)

• Hãng: SMC Corporation (Nhật Bản)

• Series: CUJ miniature free-mount cylinder (khối xi lanh mini)

• Đường kính piston / bore: 10 mm

• Hành trình (Stroke): 15 mm

• Kiểu tác động: Double acting (tác động kép) ‒ dùng khí nén cho cả đẩy và kéo piston

• Tích hợp nam châm: có (magnet) giúp gắn cảm biến hành trình dễ dàng (tùy biến mã “DM”)

• Kiểu lắp: Free mount / Basic mounting (xuyên lỗ hoặc lỗ ren)

• Áp suất làm việc: thường khoảng 0.1 – 0.7 MPa (1 – 7 bar)

• Nhiệt độ hoạt động: khoảng –10 °C đến +60 °C

• Chất liệu thân: Nhôm (thân nhẹ, bền)

👉 Thiết kế “free mount” cho phép kết nối khí và lắp đặt dễ dàng trong không gian nhỏ mà không cần bảng gá phức tạp.

📌 Tính năng chính

• Kích thước cực nhỏ gọn: phù hợp cơ cấu nhỏ, di chuyển điểm chính xác.

• Tích hợp nam châm: dễ gắn cảm biến từ auto switch để phát hiện vị trí piston.

• Hoạt động tác động kép: chính xác lực đẩy/kéo hai chiều.

• Phổ biến trong tự động hoá: fit cho các robot nhỏ, cơ cấu đóng mở, phân loại sản phẩm.

📌 Khi chọn mua

• Nếu bạn muốn kèm cảm biến hành trình (ví dụ auto switch), hãy kiểm tra mã bổ sung như -F8B / -F8N / -M9BWMS dành cho các loại dây và connector khác nhau.

• Kiểm tra áp suất và kích thước ren cổng khí phù hợp với hệ thống khí nén đang dùng.

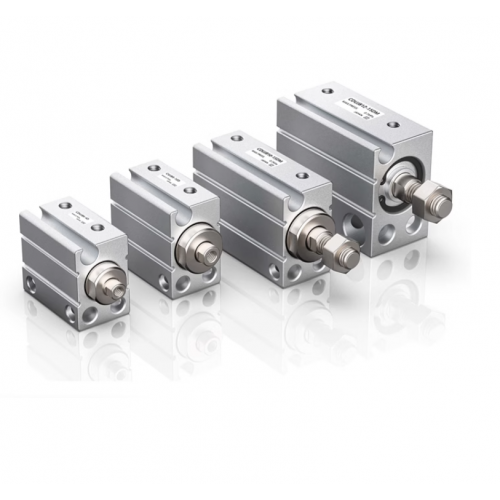

  [caption id="attachment_4460" align="alignnone" width="300"] Xy lanh khí CDUJB10-15DM[/caption]
