Đế van SS5Y3-50F2-12U-C6

🛠️ Mô tả sản phẩm – Đế van manifold SMC SS5Y3-50F2-12U-C6

✔ Giải pháp phân phối khí tập trung – gọn gàng – tối ưu hệ thống điều khiển van

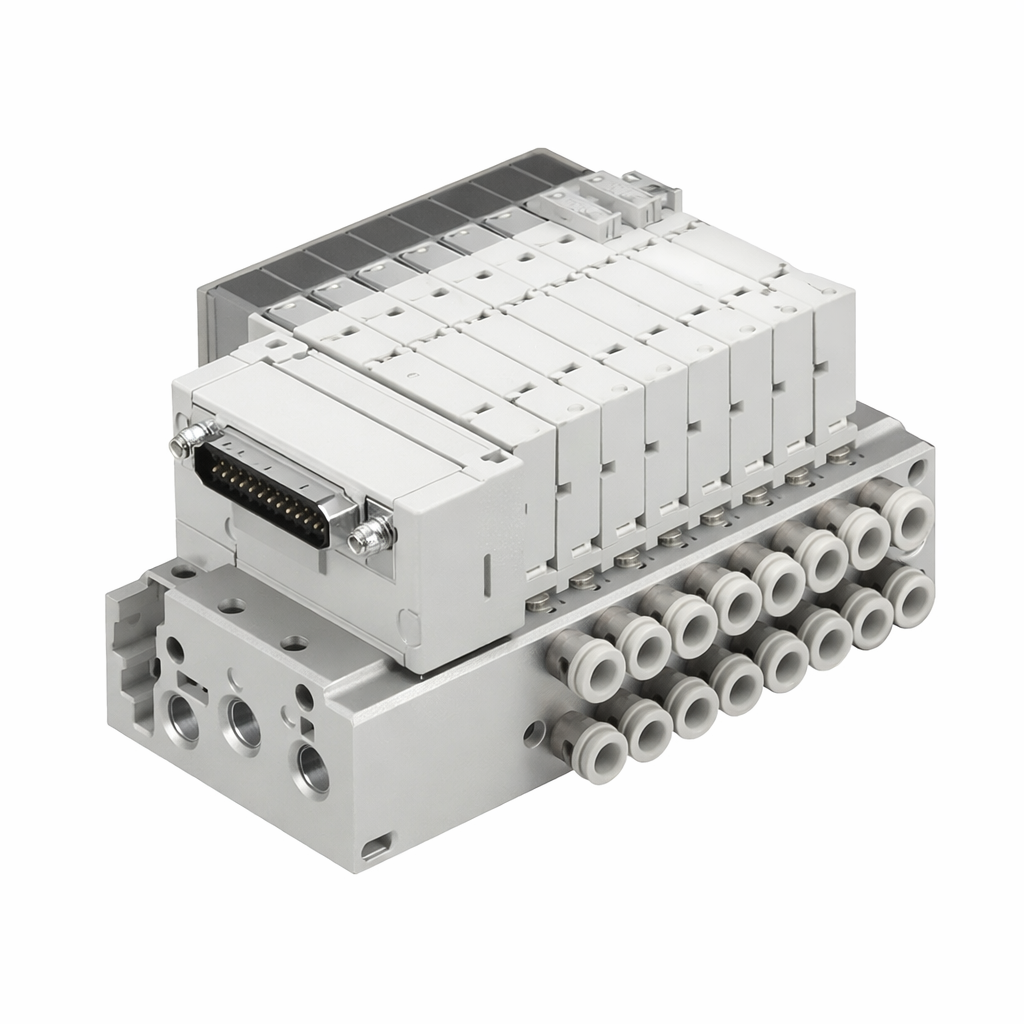

SMC SS5Y3-50F2-12U-C6 là đế van manifold dạng plug-in (Metal Base Manifold) thuộc SS5Y3 Series của SMC, dùng để lắp và kết nối nhiều van điện từ SY Series thành một cụm thống nhất. Sản phẩm giúp phân phối khí và tín hiệu điều khiển tập trung, giảm dây dẫn và tối ưu không gian lắp đặt trong hệ thống tự động hóa.

📌 Đặc điểm chính

Loại thiết bị: Đế van manifold khí nén (Pneumatic Manifold – Plug-in Metal Base)

Mã sản phẩm: SS5Y3-50F2-12U-C6

Hãng sản xuất: SMC

Dòng tương thích: SY3000 / SY5000 / SY7000

Số trạm: 12 vị trí (lắp tối đa 12 van)

Kiểu kết nối khí: One-touch fitting Ø6 mm (C6)

Kiểu điều khiển: D-sub connector 25 chân

Kiểu port khí: Side ported (cấp khí từ bên hông)

Hướng cổng điện: Lateral (nằm ngang)

Chuẩn bảo vệ: IP40

Xuất xứ (tham chiếu): Japan / China (tùy lô hàng)

🔍 Chức năng

▪ Tạo cụm manifold để lắp nhiều van điện từ SY

▪ Phân phối khí nén tập trung cho toàn bộ hệ thống

▪ Kết nối tín hiệu điều khiển qua D-sub, giảm dây điện rời

▪ Lắp đặt nhanh với đầu nối khí one-touch Ø6

▪ Thiết kế plug-in giúp dễ tháo lắp và bảo trì

📎 Ứng dụng

▪ Hệ thống máy tự động hóa công nghiệp

▪ Máy đóng gói, máy dập, máy lắp ráp

▪ Cụm điều khiển van khí nén nhiều vị trí

▪ Hệ thống cần tối ưu không gian và đi dây gọn

🧰 Ưu điểm

✔ Giảm số lượng dây điện và ống khí

✔ Lắp đặt gọn gàng, chuyên nghiệp

✔ Dễ mở rộng và thay thế từng van

✔ Tăng độ ổn định cho hệ thống khí nén

✔ Phù hợp cho hệ thống điều khiển tập trung

📊 Thông số kỹ thuật chi tiết
