CDQMB20-5

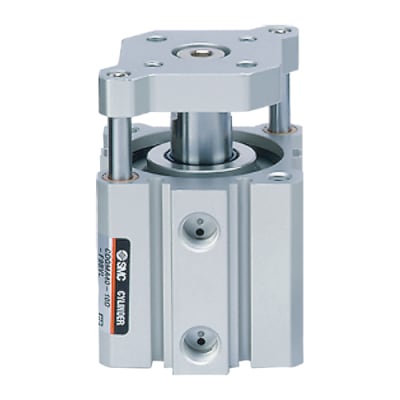

🛠️ Mô tả sản phẩm – Xy lanh khí nén dẫn hướng SMC CDQMB20-5

SMC CDQMB20-5 là xy lanh khí nén dạng compact có thanh dẫn hướng (Guide Rod Type Compact Cylinder) thuộc CQM Series của SMC. Thiết bị được thiết kế tích hợp xy lanh và thanh dẫn hướng trong cùng một khối, giúp tăng độ cứng vững, chống xoay và chịu tải ngang tốt hơn so với xy lanh thông thường.

Nhờ cấu trúc này, xy lanh có thể gắn trực tiếp chi tiết hoặc cơ cấu làm việc lên plate trượt, rất phù hợp cho máy lắp ráp, máy gắp sản phẩm và các hệ thống tự động hóa công nghiệp.

📌 Đặc điểm chính

Loại thiết bị: Xy lanh khí nén compact có thanh dẫn hướng

Series: CQM Series – SMC

Mã sản phẩm: CDQMB20-5

Đường kính piston: 20 mm

Hành trình: 5 mm

Kiểu hoạt động: Tác động kép (Double acting)

Cấu trúc: 1 ty piston + 2 thanh dẫn hướng chống xoay

Cổng khí: M5

Đệm giảm chấn: Rubber bumper hai đầu

Áp suất làm việc: 0.1 – 1.0 MPa

Áp suất chịu đựng: 1.5 MPa

Nhiệt độ làm việc: -10 ~ 60°C

Độ chính xác chống xoay: ≤ 0.2°

🔹 Chức năng

🔹 Tạo chuyển động tịnh tiến chính xác: Đẩy hoặc kéo chi tiết trong máy tự động

🔹 Dẫn hướng chống xoay: Hai thanh guide giúp bàn trượt không bị xoay

🔹 Chịu tải ngang tốt: Khả năng chịu tải bên cao hơn nhiều so với xy lanh thường

🔹 Hỗ trợ lắp cảm biến: Có nam châm piston để gắn auto switch phát hiện vị trí

🔹 Công dụng & ứng dụng

🔹 Máy lắp ráp linh kiện tự động

🔹 Robot gắp và đặt sản phẩm (Pick & Place)

🔹 Máy đóng gói và phân loại sản phẩm

🔹 Cơ cấu trượt chính xác trong thiết bị tự động hóa

🔹 Dây chuyền sản xuất công nghiệp

🧰 Ưu điểm

✔ Độ cứng vững cao: Thanh dẫn hướng giúp chống rung và lệch

✔ Chịu tải ngang tốt: Khả năng chịu tải bên cao hơn 2–4 lần so với xy lanh thường

✔ Thiết kế nhỏ gọn: Phù hợp máy tự động có không gian lắp đặt hạn chế

✔ Độ chính xác cao: Sai số chống xoay nhỏ (≤0.2°)

✔ Dễ tích hợp: Có thể lắp cảm biến từ để kiểm soát vị trí piston

📊 Thông số kỹ thuật chi tiết
